Описание

Гирационная дробилка серии PXH оснащена механическими, гидравлическими, электрическими, автоматизированными и интеллектуальными технологиями управления, имеет низкие эксплуатационные расходы, удобное обслуживание и настройку, что может предоставить пользователям эффективные и производительные интеллектуальные решения для грубого дробления.


Особенность

1. Камера дробления может быть адаптирована к различным условиям применения дробления с различной производительностью дробления.
2. Изнашиваемые детали из марганцевой стали являются стандартными деталями, вкладыш фиксированного конуса из хромированного сплава и вкладыш нижней рамы являются дополнительными деталями.

3. Эффективное пылезащитное уплотнение оснащено нагнетателем избыточного давления, чтобы предотвратить попадание пыли в эксцентриковое устройство и приводное устройство, а также продлить срок службы подшипника дробилки.
4. Втулки и уплотнения балки можно легко заменить, не снимая балку, что снижает трудоемкость, время, потребление оборудования и производственные потери, вызванные парковкой.

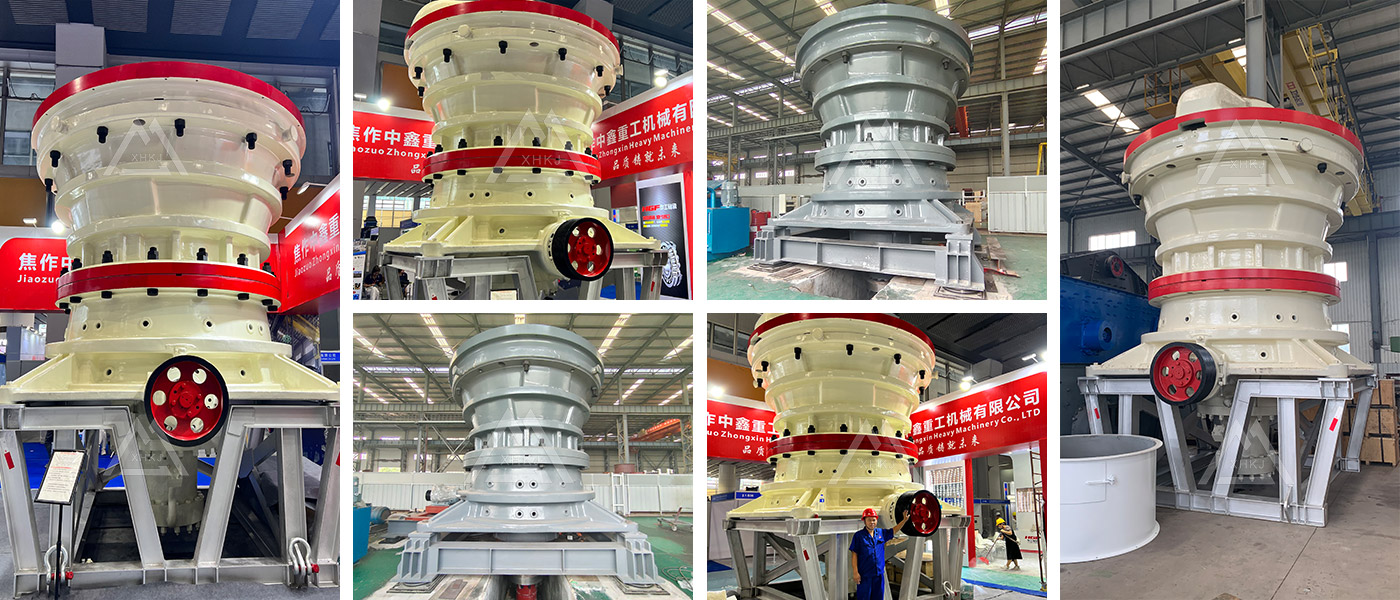

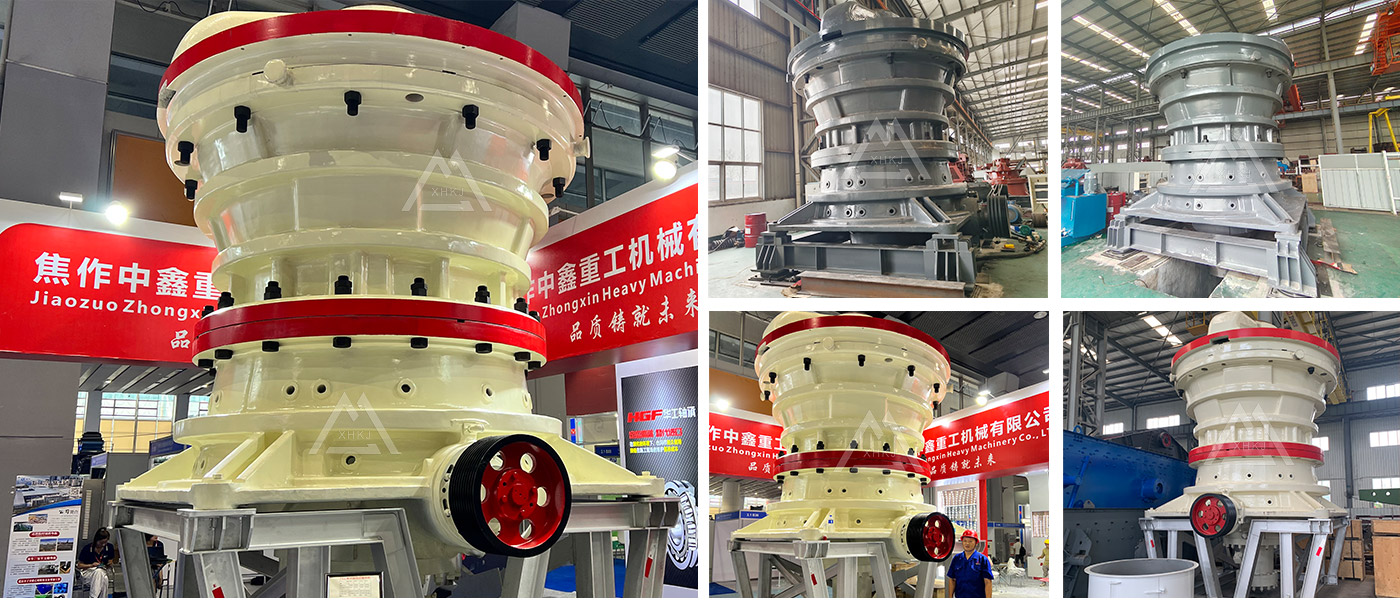

Дисплей продукта

Гирационная дробилка в основном состоит из поперечного сечения верхней части нижней рамы, подвижной конусной части, эксцентриковой части, приводной части, цилиндрической части и т. д., вращающихся с помощью горизонтального вала, приводимого в движение двигателем, горизонтального вала. приводится в движение эксцентриковым вращением шестерни, а затем приводится эксцентриковой частью в подвижный шарнир с круглым конусом для достижения непрерывной экструзии щебня.

Регулируя гидравлический цилиндр в нижней части подвижного конуса, подвижный конус можно перемещать вверх и вниз, чтобы удобно регулировать размер выпускного отверстия и размер частиц продукта. В то же время гидроцилиндр также выполняет функцию защиты железа. Когда небьющийся объект (например, железный блок) попадает в камеру дробления, гидравлический цилиндр может автоматически заставить движущийся конус упасть, тем самым освобождая железный блок и продолжая дробление.

Технические Данные

Modelo	Feeding size mm(in)	Pinion RPM	Power kW（HP）	125mm (5.0’’)	140mm (5.5")	150mm (6.0’’)	165mm (6.5’’)	175mm (7.0’’)	190mm (7.5’’)	200mm (8.0’’)	215mm (8.5’’)	230mm (9.0’’)	240mm (9.5’’)	250mm (10.0’’)
42-65	1065 (42)	600	375 (500)	—	2010 (2220)	2335 (2575)	2515 (2775)	2870 (3165)	—	—	—	—	—	—
50-65	1270 (50)	600	375 (500)	—	—	2395 (2645)	2780 (3065)	2935 (3240)	—	—	—	—	—	—
54-75	1370 (54)	600	450 (600)	—	—	2885 (3185)	2985 (3295)	3145 (3470)	3335 (3680)	3485 (3845)	—	—	—	—
62-75	1575 (62)	600	450 (600)	—	—	2890 (3190)	3615 (3985)	3815 (4210)	4205 (4640)	4330 (4775)	—	—	—	—
60-89	1525 (60)	600	600 (800)	—	—	—	4195 (4625)	4540 (5005)	5080 (5600)	5295 (5840)	5530 (6100)	5805 (6400)	—	—
60-110E	1525 (60)	600	1200 (1600)	—	—	—	—	5535 (6100)	6945 (7655)	7335 (8085)	7570 (8345)	8280 (9130)	8595 (9475)	8890 (9800)

La capacidad de procesamiento anterior se basa en las siguientes suposiciones: el 100 % del material de alimentación pasa a través del 80 % del ancho del puerto de alimentación; El 80 % pasa a través del 60 % del ancho del puerto de alimentación y el 50 % pasa a través de un tamiz con un tamaño del 10 % del tamaño máximo del bloque de alimentación. Estos valores de capacidad se aplican a materiales con una densidad aparente de 1,6 t/m3 (100 lb/in3).

Todos los valores de capacidad se calculan en la excentricidad máxima de cada dispositivo. Todas las capacidades dependen de diferentes aplicaciones. Los factores a considerar al determinar la capacidad total de trituración incluyen: características del material, tamaño de partículas de alimentación, distribución del material, índice de trabajo, contenido de agua y método de alimentación.


Modelo		Peso	Montaje  vigas	Upper frame assembly	Main shaft assembly	Lower frame assembly	Spindle position control assembly	Eccentric assembly
42-65	kg pounds	119,750 264,000	20,500 45,200	80,100 36,330	23,130 51,000	29,570 65,200	4,040 8,900	3,080 6,800
50-65	kg pounds	153,300 338,000	30,840 68,000	54,880 121,000	28,120 62,000	29,570 65,200	4,040 8,900	3,080 6,800
54-75	kg pounds	242,220 534,000	38,100 84,000	85,050 187,500	38,560 85,000	62,140 137,000	5,400 11,900	5,720 12,600
62-75	kg pounds	298,460 658,000	69,850 154,000	109,320 241,000	42,180 93,000	62,240 137,200	5,400 11,900	5,720 12,600
60-89	kg pounds	398,250 878,000	65,320 144,000	154,680 341,000	66,220 146,000	82,780 182,500	10,430 23,000	8,940 19,700
60-110E	kg pounds	553,383 1,220,000	103,964 229,200	169,010 372,600	103,874 229,000	114,986 253,500	21,275 46,900	17,900 39,460
